价 格
订货量
￥5800.00
1 - 2
￥5500.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：锅炉辅机 | 加工定制：否 | 订货号：13505484546 |
| 货号：13505484546 | 品牌：周口 | 型号：G-5P/G-10P/G-16P/G-20P/G-30P/G-40P |
| 规格：G-5P/G-10P/G-16P/G-20P/G-30P/G-40P |

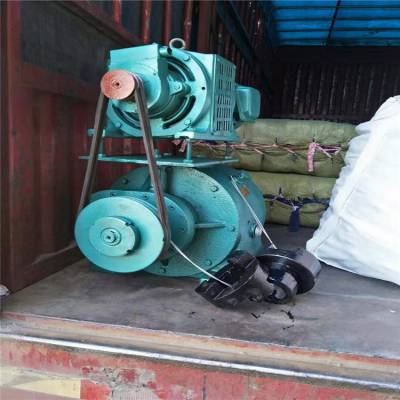

&sp; &sp; &sp; &sp; &sp; G系列锅炉炉排减速机
江苏型G20p锅炉调速器 20吨锅炉调速器工作原理
G-P系列锅炉排减速器是我厂与锅炉科研单位的科技人员共同设计开发的新颖锅炉炉排驱动装置，采用3K结构渐开线齿轮航星传动，并具有浮动均宰机构，功率分流等特点。产品配用电磁调速电机和控制器，可进行平滑无级调速，调速范围广，适用方便，性能可靠，并装有离合器过载保护机构。
该系列减速器采用优化设计，具有结构***、体积小、效***、寿命长、噪声小、易维护等特点，是一种新型理想的锅炉铺机，已成为锅炉排驱动装置的更新换代产品。
炉排减速机型号：G--5P炉排调速箱、G-5PA炉排调速器、G-10P锅炉减速机、&sp;G-16P炉排减速机、G-20P炉排调速器、G-30P锅炉炉排减速器、G-40P炉排减速器、&sp;G-100P锅炉炉排减速机
主要技术参数：
减速机型号
G-5PA
G-5PB
G-10P
G-16P
G-20P
&sp;G-30P
G-40P
&sp;
总减速比
5278
7357
5564.7
5515
5682
5415.5
8037
额定输送扭矩（N.m）
5000
5000
7000
10000
20000
30000
45000
匹配锅炉吨位（T/h）
2 ,4
4
6
8.10
15.20
25
35.40
电磁调速电机型号
YCT90-4B
YCTII2-4A
YCTII2-4B
YCTI32-4A
YCTI32-4B
YCTI60-4A
YCTI60-4B
功率（KW）
0.37
0.55
0.75
1.1
1.5
2.2
3
转速（r/min）
&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;125-1250(无级)
减速机自重（kg）
200
200
350
620
680
1050
1600
特殊外形及安装尺寸
1，十字头联轴节&sp;2，电磁调速电动机&sp;3，底座
2，锅炉炉排减速器主机&sp;5，皮带减速器主机 皮带轮
3，以上安装尺寸仅作参考。可以根据用户需要而定。
4，安装时应调整减速器本机至底座而板长孔的初始位置。
操作程序：
1，开机前先检查控制器开关（K）应处开“断开”状态，主令电位器应旋至零位。开机时，先闭合炉排电机的接触器，燃后闭合控制器开关（K），再缓缓旋转主令电位器至你所需要的转速。
2，关机：先将主令电位器旋至零位，然后断开控制器上的控制开半（K），过2-3分钟后再断开炉排电机的接触器。
离合器使用规范
（一）、过载保护机构采用弹簧离合器装置
离合器与输入轴配合处出现锈蚀而增大离合阻力，可以在运转前依次卸下。调节螺母弹簧等，清除离合器与输入轴锈蚀，涂上润滑脂，保持润滑正常，滑移无卡滞。
减速器型号
G-5P
G-10P
G-16P
G-20P
G-30P
G-40P
匹配锅炉
2-4T
6T
8-10T
15-20T
25T
35-40T
输出扭矩（N.m）
5000
7000
10000
20000
30000
45000
弹簧材料直径
3
3
4
5
5.5
6
弹簧调整后长度
100
95
90
95
95
100
这种装置易于维护，能避免更换保险销的麻烦，降低减速机的运行成本，提高工作效率。这种装置可避免锅炉试运行时(或炉型加长时),炉排摩擦阻力大,易损坏保险销更换的麻烦!调试时可适当调整离合器,正常运行后复原。为防止煤尘，我们改进增加了防护罩！
